产品展示
您的当前位置:首页 - 产品展示
所属系列:
高真空直通阀系列 - 气动高真空直通阀
产品名称:

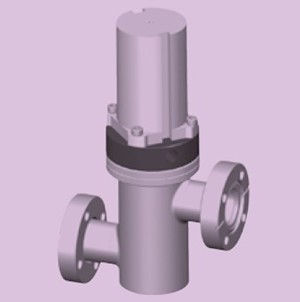

CF气动高真空直通阀(Sensor)
相关关键词:
高真空直通阀|气动高真空直通阀|CF高真空直通阀|上海CF双气动高真空直通阀厂家
【CF气动高真空直通阀(Sensor)】参数规格:
CF Pneumatically Actuated Z-Inline Valve
(With bellows attached reed sensor)

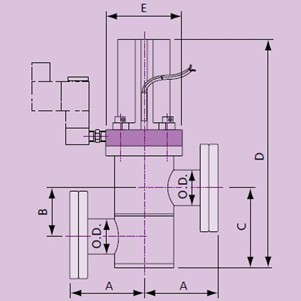

Model No.
Flange type
A
B
C
D
E
IVBS-CR16-P
CR16
63.5
28.7
47.5
165.4
57.1
IVBS-CR35-P
CR35
62.5
47.8
79.3
226.1
76.2
【CF气动高真空直通阀(Sensor)】基本说明:
1.CF气动高真空直通阀其英文描述CF Pneumatically Actuated Z-Inline Valve with Bellows Attached Reed Sensor
2.CF气动高真空直通阀主要由阀体,CF真空法兰,阀芯(成型波纹管或者焊接波纹管阀芯),气缸和螺丝构成
3.CF气动高真空直通阀标配都不带电磁阀,由客户根据使用条件选购
【CF气动高真空直通阀(Sensor)】产品特点:
1.CF气动高真空直通阀和CF无氧铜垫片,CF真空法兰配套使用
2.CF气动高真空直通阀和CF真空三通,CF四通,CF五通,六通,弯头,CF真空波纹管,CF真空软管,真空腔体配合使用
3.CF气动高真空直通阀带电磁感应功能(执行开关),靠电磁阀控制开启和关闭(with bellows attached reed sensor)
【CF气动高真空直通阀(Sensor)】适用范围:
1.阀门漏率:≤1.3x10
-5
~10
-10
std.cc/second
2.适用压力:2x10
-9
torr~760 torr
3.适用温度:-30~+150°C
4.最大压差:1.2 Bar
5.动作气压:4~6.5 kg/cm2
6.Sensor Specifications:Voltage DC/AC 4~240V Amps:5~40mA
7.Options Avaiable:Air solenoid DC24V,AC24V,AC110V,AC220V
【CF气动高真空直通阀(Sensor)】材料种类:
1.连接口标配材质:304
2.阀本体标配材质:304
3.波纹管标配材质:304 or 316L or AM350 (可依据客户要求选配)
4.密封圈标配材质:Viton (轴封为波纹管)
5.上气缸标配材质:Al (可选配304材质)
【CF气动高真空直通阀(Sensor)】包装说明:
1.纸箱包装,如有特殊要求,请来电说明
