您的当前位置：首页 - 产品展示

所属系列：	高真空角阀系列 - 气动高真空角阀
产品名称：	ISO双气动高真空角阀
相关关键词：	高真空角阀\|ISO高真空角阀\|双气动高真空角阀\|上海ISO双气动高真空角阀厂家

【ISO双气动高真空角阀】参数规格：
ISO Pneumatically Actuated Angle Valve (With bellows,air to open,air to close)

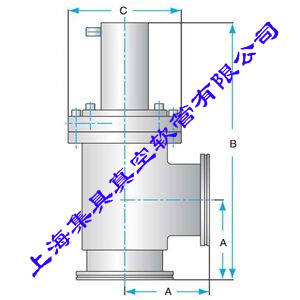

Model No.	Flange type	A	B	C
AVB-ISO63-P2	ISO63	82.8	274.3	99.6
AVB-ISO80-P2	ISO80	89.2	284.7	114.1
AVB-ISO100-P2	ISO100	113.5	370.1	156.1
AVB-ISO160-P2	ISO160	159.1	515.1	234.9

【ISO双气动高真空角阀】基本说明：
1.ISO双气动高真空角阀又名ISO常开式高真空挡板阀其英文描述ISO Pneumatically Actuated Angle Valve（Double acting）
2.ISO双气动高真空角阀主要由阀体,ISO真空法兰,阀芯(成型波纹管或者焊接波纹管阀芯),气缸和螺丝构成
3.ISO双气动高真空角阀的口径ISO63~ISO500（2.5inch~20inch）
4.ISO双气动高真空角阀标配不带电磁阀和信号线( 执行开关)

【ISO双气动高真空角阀】产品特点：
1.ISO双气动高真空角阀和KF中心支架,ISO真空法兰,ISO真空卡钳配套使用
2.ISO双气动高真空角阀和ISO真空三通,四通,五通,六通,弯头,ISO真空波纹管,ISO真空软管,真空腔体配合使用
3.ISO双气动高真空角阀带电磁感应和信号线,靠通气开启和关闭（with bellows,air to open,air to close）

【ISO双气动高真空角阀】适用范围：
1.阀门漏率：≤1.3x10^-5~10^-10 std.cc/second
2.适用压力：2x10^-9 torr~760 torr
3.适用温度：-30~+150°C
4.最大压差：1.2 Bar
5.动作气压：4~6.5 kg/cm2

【ISO双气动高真空角阀】材料种类：
1.连接口标配材质：304
2.阀本体标配材质：304
3.波纹管标配材质：304 or 316L or AM350 (可依据客户要求选配)
4.密封圈标配材质：Viton （轴封为波纹管）
5.上气缸标配材质：Al （可选配304材质）

【ISO双气动高真空角阀】包装说明：
1.纸箱包装,如有特殊要求,请来电说明
